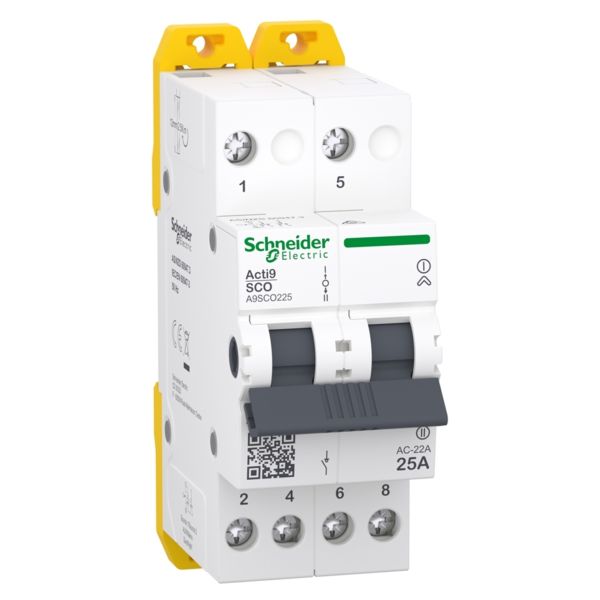

Schneider Electric A9SCO225 - это двухполюсный переключатель источника питания серии Acti9 iSSW, предназначенный для надёжного и быстрого переключения между двумя источниками электроснабжения. Устройство рассчитано на номинальный ток 25 А и напряжение 400/415 В переменного тока, поддерживает категории применения AC-23A и AC-22A, что позволяет эффективно управлять нагрузками с большими пусковыми токами.
Конструкция предусматривает монтаж на 35 мм DIN-рейку, занимает всего 4 модульных места шириной 9 мм и может устанавливаться в любом положении. Трёхпозиционный белый переключатель обеспечивает удобное ручное управление, а встроенный индикатор положения контакта позволяет мгновенно определить текущее состояние устройства. Предусмотрена возможность блокировки в положении ON с помощью навесного замка для повышения безопасности при обслуживании.
Благодаря степени защиты IP20 (открытая установка) и IP40 (внутри щита), степени загрязнения 3 и широкому температурному диапазону от -25 до 60 °C устройство надёжно работает в сложных промышленных условиях. Электрическая износостойкость 7000 циклов и механическая - 10000 циклов гарантируют длительный срок службы. Соответствие стандарту IEC 60947-3 и наличие сертификатов CE и RCM подтверждают высокое качество и безопасность изделия, а гарантийный срок 18 месяцев обеспечивает уверенность в надёжности покупки.
Характеристики Schneider Electric A9SCO225
Основное
- Серия: Acti9
- Наименование продукта: Acti9 iSSW
- Тип изделия или компонента: Переключатель источника питания
- Название устройства: iSSW
- Область применения продукта: Переключение источника питания
- Описание полюсов: 2P
- Тип контакта и соединения: 2 переключающих контакта
- [Ie] номинальный рабочий ток: 25 А
- [Ue] номинальное рабочее напряжение: 400/415 В
- Тип сети: Переменный ток
- Частота сети: 50/60 Гц
- Категория применения: AC-23A, AC-22A
Дополнительно
- [Ui] номинальное напряжение изоляции: 690 В
- [Uimp] номинальное импульсное: 6 кВ
- [Icm] номинальный пиковый ток короткого замыкания: 0,5 кА
- [Icw] номинальный кратковременно: 0,5 кА в течение 1 с на 400/415 В
- Номинальная рабочая мощность:
- 4 кВт на 240 В (AC-23A)
- 3,7 кВт на 230 В (AC-23A)
- 4,8 кВт на 240 В (AC-22A)
- 4,6 кВт на 230 В (AC-22A)
- Тип управления: Переключатель 3 positions белый
- Монтажная опора: 35 мм DIN-рейка
- Монтажное положение: Вертикальное, Любое положение
- Описание параметров блокировки: Padlock in ON position
- Клеммы подключения:
- Винтовые зажимы (верхний и нижний): 1-10 мм² гибкий
- Винтовые зажимы (верхний и нижний): 1-10 мм² гибкий с зажимом
- Винтовые зажимы (верхний и нижний): 1-16 мм² жёсткий
- Длина зачистки проводов: 12 мм для верхнего и нижнего соединения
- Момент затяжки: 2,5 Н.м верхний и нижний
- Соответствие требованиям по изоляции: Да
- Индикатор положения контакта: Да
- Электрическая износостойкость: 7000 циклов
- Механическая износостойкость: 10000 циклов
- Количество модулей Ш = 9 мм: 4
- Высота: 85 мм
- Ширина: 35 мм
- Глубина: 44 мм
- Масса нетто: 166 г.
Условия эксплуатации
- Стандарты МЭК: 60947-3
- AS/NZS: 60947-3
- Знак качества: CE, RCM
- Степень защиты IP: IP20, IP40 внутри щита
- Степень загрязнения: 3
- Рабочая температура окружающей среды: -25...60 °C
Упаковочные характеристики
- Тип 1 упаковки: PCE, 1 шт, 4,5х8х10,9 см, 202 г
- Тип 2 упаковки: S03, 45 шт, 30х30х40 см, 9,96 кг
Гарантия
Другие названия товара Schneider Electric A9SCO225 Acti9 iSSW
Шнайдер Электрик A9SCO225. Шнайдер Електрик A9SCO225. Schneider A9SCO225. Шнайдер A9SCO225. Шнейдер A9SCO225. Shneider A9SCO225.
ⓘ Вопросы и ответы
✅ Какой максимальный ток выдерживает переключатель A9SCO225?
Номинальный рабочий ток устройства составляет 25 А при напряжении 400/415 В переменного тока. Пиковая выдерживаемая способность при коротком замыкании (Icm) составляет 0,5 кА.
✅ Для каких типов нагрузок подходит этот переключатель?
Переключатель поддерживает категории AC-23A (коммутация двигателей и индуктивных нагрузок) и AC-22A (смешанные активно-индуктивные нагрузки). Номинальная мощность: до 4 кВт при 240 В (AC-23A) или до 4,8 кВт при 240 В (AC-22A).
✅ Как монтируется устройство A9SCO225?
Переключатель устанавливается на стандартную DIN-рейку 35 мм. Он занимает 4 модульных места (4 x 9 мм = 36 мм) и может монтироваться в вертикальном или любом другом положении.
✅ Какие провода можно подключать к клеммам устройства?
К винтовым зажимам подключаются: гибкий провод сечением 1-10 мм², гибкий с наконечником 1-10 мм², жёсткий провод 1-16 мм². Длина зачистки провода - 12 мм, момент затяжки - 2,5 Н.м.
✅ Можно ли заблокировать переключатель в определённом положении?
Да, конструкция предусматривает блокировку навесным замком в положении ON (включено), что важно для обеспечения безопасности при техническом обслуживании или ремонте.
✅ Какая степень защиты от пыли и влаги у A9SCO225?
Устройство имеет степень защиты IP20 при открытой установке и IP40 при монтаже внутри распределительного щита. Степень загрязнения соответствует классу 3.
✅ В каком температурном диапазоне может работать переключатель?
Рабочий диапазон температур окружающей среды составляет от -25 до +60 °C, что позволяет использовать устройство как в холодных складских помещениях, так и в жарких производственных условиях.
✅ Каков срок службы и ресурс переключателя?
Механическая износостойкость составляет 10 000 циклов переключений, электрическая износостойкость - 7 000 циклов. Это обеспечивает длительную надёжную работу в условиях частого переключения источников питания.
✅ Каким стандартам соответствует и какие сертификаты имеет A9SCO225?
Устройство соответствует стандарту IEC 60947-3 и AS/NZS 60947-3, имеет сертификаты CE и RCM. Напряжение изоляции составляет 690 В, импульсное выдерживаемое напряжение - 6 кВ.
✅ Как определить, в каком положении находится переключатель?
На устройстве предусмотрен встроенный индикатор положения контакта. Трёхпозиционный переключатель (белого цвета) имеет три состояния: питание от источника 1, нейтральное положение и питание от источника 2.
✅ Каковы габариты и масса устройства?
Высота корпуса - 85 мм, ширина - 35 мм, глубина - 44 мм. Масса нетто составляет 166 г. В упаковке PCE содержится 1 штука, масса брутто - 202 г.
✅ Какая гарантия предоставляется на A9SCO225?
На переключатель Schneider Electric A9SCO225 предоставляется гарантия сроком 18 месяцев с момента покупки. В течение этого времени производитель обеспечивает устранение дефектов, связанных с производством.
