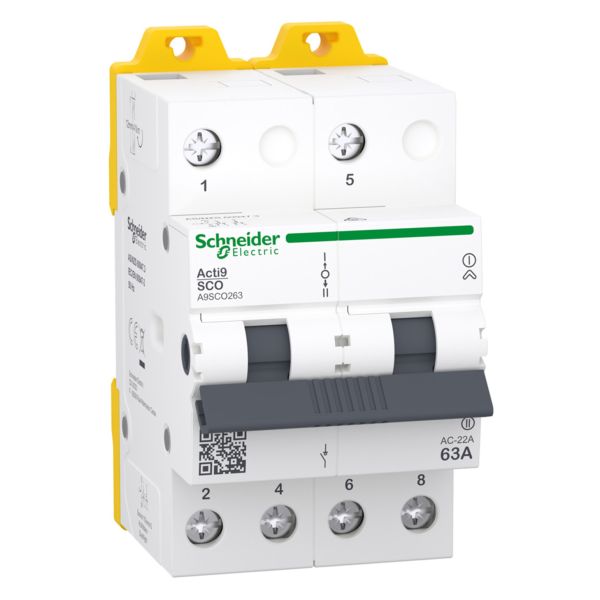

Schneider Electric A9SCO263 - это 2-полюсный переключатель источника питания серии Acti9 iSSW с номинальным рабочим током 63 А и рабочим напряжением 400/415 В. Устройство относится к категориям применения AC-23A и AC-22A и предназначено для надёжного переключения между двумя источниками электроснабжения в промышленных и коммерческих электроустановках. Компактная конструкция шириной всего 6 модулей (52,5 мм) позволяет легко интегрировать переключатель в стандартный распределительный щит на DIN-рейке 35 мм.
Устройство отличается высокой надёжностью: механическая износостойкость составляет 10 000 циклов, электрическая - 7 000 циклов. Номинальное напряжение изоляции 690 В и импульсное выдерживаемое напряжение 6 кВ обеспечивают полную безопасность даже в сложных сетевых условиях. Трёхпозиционный белый переключатель с наглядным индикатором положения контакта и возможностью блокировки в положении ON (замок) гарантирует удобную и безопасную эксплуатацию.
Прибор соответствует стандарту IEC 60947-3, сертифицирован по CE и RCM, имеет степень защиты IP40 при установке внутри щита и рассчитан на работу в диапазоне температур от -25 до +60 °C. Винтовые зажимы для проводников сечением до 25 мм² и момент затяжки 4 Н.м делают монтаж быстрым и надёжным. Гарантийный срок составляет 18 месяцев.
Характеристики Schneider Electric A9SCO263
Основное
- Серия: Acti9
- Название продукта: Acti9 iSSW
- Тип изделия или компонента: Переключатель источника питания
- Название устройства: iSSW
- Область применения продукта: Переключение источника питания
- Описание полюсов: 2P
- Тип контакта и подключения: 2 переключающих контакта
- [Ie] номинальный рабочий ток: 63 А
- [Ue] номинальное рабочее напряжение: 400/415 В
- Тип сети: Переменный ток
- Частота сети: 50/60 Гц
- Категория применения: AC-23A, AC-22A
Дополнительно
- [Ui] номинальное напряжение изоляции: 690 В
- [Uimp] номинальное импульсное: 6 кВ
- [Icm] пиковый номинальный ток короткого замыкания: 1,26 кА
- [Icw] номинальный кратковременно: 1,26 кА в течение 1 с при 400/415 В
- Номинальная рабочая мощность:
- 7,8 кВт при 240 В (AC-23A)
- 7,5 кВт при 230 В (AC-23A)
- 12 кВт при 240 В (AC-22A)
- 11,6 кВт при 230 В (AC-22A)
- Тип управления: Переключатель 3 positions белый
- Монтажная опора: 35 мм DIN-рейка
- Монтажное положение: Вертикальное, Любое положение
- Описание параметров блокировки: Padlock in ON position
- Клеммы подключения:
- Винтовые зажимы (верхний и нижний): 1-16 мм² гибкий
- Винтовые зажимы (верхний и нижний): 1-16 мм² гибкий с зажимом
- Винтовые зажимы (верхний и нижний): 1-25 мм² жёсткий
- Длина зачистки проводов: 12 мм для верхнего и нижнего подключения
- Момент затяжки: 4 Н.м верхний и нижний
- Соответствие требованиям по изоляции: Да
- Индикатор положения контакта: Да
- Электрическая износостойкость: 7000 циклов
- Механическая износостойкость: 10000 циклов
- Количество модулей Ш = 9 мм: 6
- Высота: 85 мм
- Ширина: 52,5 мм
- Глубина: 44 мм
- Вес нетто: 230 г.
Условия эксплуатации
- Стандарты МЭК: 60947-3
- AS/NZS: 60947-3
- Знак качества: CE, RCM
- Степень защиты IP: IP20, IP40 внутри щита
- Степень загрязнения: 3
- Рабочая температура окружающей среды: -25...60 °C
Упаковочные характеристики
- Тип упаковки 1: PCE, 1 шт, 6,3х8х11 см, 270 г
- Тип упаковки 2: S03, 36 шт, 30х30х40 см, 10,775 кг
Гарантия
Другие названия товара Schneider Electric A9SCO263 Acti9 iSSW
Шнайдер Электрик A9SCO263. Шнайдер Електрик A9SCO263. Schneider A9SCO263. Шнайдер A9SCO263. Шнейдер A9SCO263. Shneider A9SCO263.
ⓘ Вопросы и ответы
✅ Какой максимальный ток поддерживает переключатель A9SCO263?
Номинальный рабочий ток [Ie] переключателя A9SCO263 составляет 63 А при напряжении 400/415 В переменного тока.
✅ Для каких категорий нагрузки предназначен этот переключатель?
Устройство поддерживает категории применения AC-22A (смешанная активно-индуктивная нагрузка) и AC-23A (электродвигатели и другие нагрузки с большим пусковым током).
✅ Какая мощность нагрузки допустима при работе в режиме AC-23A?
В категории AC-23A допустимая мощность составляет 7,8 кВт при 240 В или 7,5 кВт при 230 В. В категории AC-22A - 12 кВт при 240 В или 11,6 кВт при 230 В.
✅ На какой DIN-рейке устанавливается этот переключатель?
Переключатель A9SCO263 монтируется на стандартную DIN-рейку 35 мм. Монтажное положение - вертикальное или любое другое.
✅ Сколько места в щите занимает устройство?
Переключатель занимает 6 стандартных модулей по 9 мм, что соответствует ширине 52,5 мм. Высота устройства - 85 мм, глубина - 44 мм.
✅ Какое сечение кабелей подходит для подключения к этому переключателю?
К винтовым зажимам можно подключать гибкие провода сечением 1-16 мм² (с зажимом или без) и жёсткие проводники сечением 1-25 мм². Длина зачистки - 12 мм, момент затяжки - 4 Н.м.
✅ Можно ли заблокировать переключатель во включённом положении?
Да, устройство поддерживает блокировку замком (padlock) в положении ON, что предотвращает несанкционированное переключение источника питания.
✅ Какова износостойкость переключателя A9SCO263?
Механическая износостойкость составляет 10 000 коммутационных циклов, электрическая износостойкость - 7 000 циклов, что гарантирует длительный срок службы.
✅ При какой температуре может работать этот переключатель?
Рабочий диапазон температур окружающей среды составляет от -25 до +60 °C, что позволяет использовать устройство как в холодных складских помещениях, так и на производственных объектах.
✅ Какая степень защиты у этого переключателя?
Переключатель имеет степень защиты IP20 в открытом исполнении и IP40 при установке внутри распределительного щита.
✅ Какую гарантию предоставляет производитель на A9SCO263?
Schneider Electric предоставляет гарантию на это устройство сроком 18 месяцев с момента приобретения.
✅ Каким стандартам соответствует переключатель и какие сертификаты он имеет?
Устройство соответствует стандарту IEC 60947-3 и AS/NZS 60947-3, имеет сертификаты CE и RCM.
