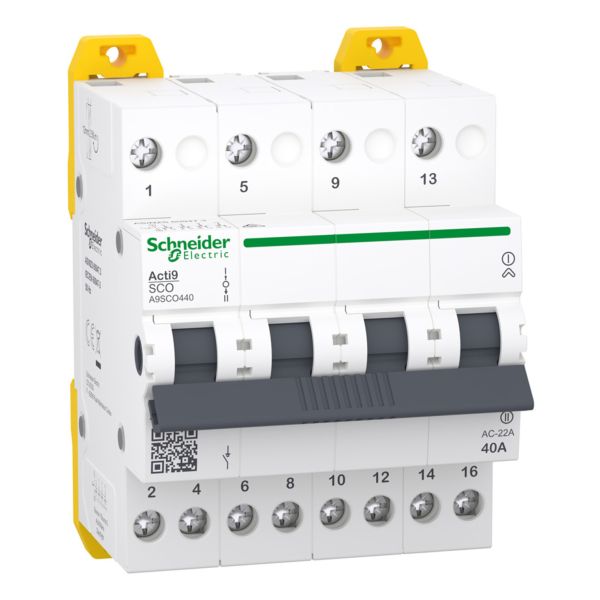

Schneider Electric A9SCO440 - это 4-полюсный переключатель источника питания серии Acti9 iSSW, предназначенный для надёжного переключения между двумя источниками электроснабжения. Устройство рассчитано на номинальный рабочий ток 40 А при напряжении 400/415 В и поддерживает категории применения AC-23A и AC-22A, что делает его универсальным решением для промышленных и коммерческих объектов. Благодаря номинальному напряжению изоляции 690 В и импульсной выдержке 6 кВ переключатель обеспечивает надёжную защиту электросети.
Конструкция устройства предусматривает монтаж на 35 мм DIN-рейку, удобный трёхпозиционный поворотный переключатель белого цвета с индикатором положения контакта и возможность фиксации замком в положении ON. Винтовые зажимы позволяют подключать кабели сечением до 16 мм², а момент затяжки 2,5 Н.м гарантирует надёжное соединение. Механическая износостойкость составляет 10 000 циклов, электрическая - 7 000 циклов, что обеспечивает длительный срок службы даже в условиях активной эксплуатации.
Переключатель соответствует стандарту IEC 60947-3, сертифицирован CE и RCM, имеет степень защиты IP40 внутри щита и рассчитан на работу при температуре от -25 до 60 °C. Компактные габариты (85х70х44 мм, 8 модулей по 9 мм) упрощают интеграцию в стандартные распределительные щиты. Гарантийный срок составляет 18 месяцев.
Характеристики Schneider Electric A9SCO440
Основное
- Серия: Acti9
- Название продукта: Acti9 iSSW
- Тип изделия или компонента: Переключатель источника питания
- Название устройства: iSSW
- Область применения продукта: Переключение источника питания
- Описание полюсов: 4P
- Тип контакта и подключения: 4 переключающих контакта
- [Ie] номинальный рабочий ток: 40 А
- [Ue] номинальное рабочее напряжение: 400/415 В
- Тип сети: Переменный ток
- Частота сети: 50/60 Гц
- Категория применения: AC-23A, AC-22A
Дополнительно
- [Ui] номинальное напряжение изоляции: 690 В
- [Uimp] номинальное импульсное: 6 кВ
- [Icm] peak rated short-circuit: 0,8 кА
- [Icw] номинальный кратковременно: 0,8 кА в течение 1 с при 400/415 В
- Номинальная рабочая мощность:
- 15 кВт при 415 В (AC-23A)
- 14,4 кВт при 400 В (AC-23A)
- 23 кВт при 415 В (AC-22A)
- 22,2 кВт при 400 В (AC-22A)
- Тип управления: Переключатель 3 positions белый
- Монтажная опора: 35 мм DIN-рейка
- Монтажное положение: Вертикальное, Любое положение
- Описание параметров блокировки: Padlock in ON position
- Клеммы подключения:
- Винтовые зажимы (верхний и нижний): 1-10 мм² гибкий кабель
- Винтовые зажимы (верхний и нижний): 1-10 мм² гибкий кабель с зажимом
- Винтовые зажимы (верхний и нижний): 1-16 мм² жёсткий кабель
- Длина зачистки проводов: 12 мм для верхнего и нижнего подключения
- Момент затяжки: 2,5 Н.м верхний и нижний
- Соответствие требованиям по изоляции: Да
- Индикатор положения контакта: Да
- Электрическая износостойкость: 7000 циклов
- Механическая износостойкость: 10000 циклов
- Количество модулей Ш = 9 мм: 8
- Высота: 85 мм
- Ширина: 70 мм
- Глубина: 44 мм
- Масса нетто: 326 г.
Условия эксплуатации
- Стандарты МЭК: 60947-3
- AS/NZS: 60947-3
- Знак качества: CE, RCM
- Степень защиты IP: IP20, IP40 внутри щита
- Степень загрязнения: 3
- Рабочая температура окружающей среды: -25...60 °C
Упаковочные характеристики
- Тип 1 упаковки: PCE, 1 шт, 8х8,1х11 см, 378 г
- Тип 2 упаковки: S03, 27 шт, 30х30х40 см, 11,055 кг
- Тип 3 упаковки: P06, 216 шт, 75х60х80 см, 96,44 кг
Гарантия
Другие названия товара Schneider Electric A9SCO440 Acti9 iSSW
Шнайдер Электрик A9SCO440. Шнайдер Електрик A9SCO440. Schneider A9SCO440. Шнайдер A9SCO440. Шнейдер A9SCO440. Shneider A9SCO440.
ⓘ Вопросы и ответы
✅ Какой номинальный ток выдерживает переключатель A9SCO440?
Переключатель A9SCO440 рассчитан на номинальный рабочий ток 40 А при напряжении 400/415 В переменного тока частотой 50/60 Гц.
✅ Для какого типа нагрузки подходит этот переключатель?
Устройство поддерживает категории применения AC-23A (коммутация двигателей) и AC-22A (смешанная активно-индуктивная нагрузка), что делает его пригодным для широкого спектра промышленных и коммерческих нагрузок.
✅ Какое максимальное сечение кабеля можно подключить к A9SCO440?
К винтовым зажимам можно подключать жёсткий кабель сечением до 16 мм² или гибкий кабель до 10 мм² (с зажимом или без). Длина зачистки провода - 12 мм, момент затяжки - 2,5 Н.м.
✅ Как монтируется переключатель A9SCO440?
Устройство монтируется на стандартную 35 мм DIN-рейку. Оно занимает 8 модулей шириной 9 мм (общая ширина 70 мм). Допускается вертикальное и любое другое положение монтажа.
✅ Можно ли заблокировать переключатель во включённом положении?
Да, конструкция предусматривает возможность фиксации навесным замком (padlock) в положении ON, что обеспечивает защиту от несанкционированного переключения.
✅ Какая степень защиты от пыли и влаги у A9SCO440?
Переключатель имеет степень защиты IP20 в открытом виде и IP40 при установке внутри распределительного щита.
✅ В каком диапазоне температур может работать это устройство?
Рабочий диапазон температур окружающей среды составляет от -25 до +60 °C, что позволяет использовать устройство как в холодных, так и в жарких условиях.
✅ Какова износостойкость переключателя A9SCO440?
Механическая износостойкость составляет 10 000 циклов коммутации, электрическая износостойкость - 7 000 циклов. Это гарантирует длительный надёжный срок службы.
✅ Какой мощности нагрузки соответствует ток 40 А?
При категории AC-23A номинальная мощность составляет 15 кВт при 415 В и 14,4 кВт при 400 В. При категории AC-22A - 23 кВт при 415 В и 22,2 кВт при 400 В.
✅ Каким стандартам соответствует переключатель A9SCO440?
Устройство соответствует стандарту IEC 60947-3 и AS/NZS 60947-3, сертифицировано CE и RCM. Степень загрязнения - 3.
✅ Какая гарантия на Schneider Electric A9SCO440?
Производитель предоставляет гарантию сроком 18 месяцев с даты приобретения.
✅ Каковы габариты и масса устройства A9SCO440?
Габариты переключателя: высота 85 мм, ширина 70 мм, глубина 44 мм. Масса нетто - 326 г. Устройство занимает 8 модулей по 9 мм на DIN-рейке.
