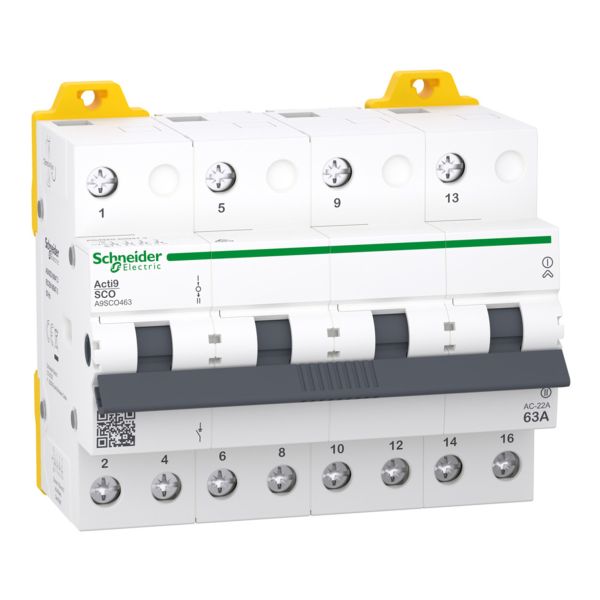

Schneider Electric A9SCO463 - это 4-полюсный переключатель источников питания серии Acti9 iSSW с номинальным рабочим током 63 А и напряжением 400/415 В. Устройство предназначено для надёжного переключения между двумя источниками электроснабжения в трёхфазных сетях переменного тока 50/60 Гц, соответствует категориям применения AC-23A и AC-22A. Компактный корпус занимает всего 12 модулей (9 мм) на DIN-рейке 35 мм и имеет степень защиты IP40 внутри щита.
Переключатель оснащён удобной 3-позиционной белой рукояткой управления, встроенным индикатором положения контакта и возможностью установки замка в положении ON для дополнительной безопасности. Винтовые зажимы поддерживают кабели сечением до 25 мм² (жёсткий) и до 16 мм² (гибкий), момент затяжки 4 Н.м обеспечивает надёжное соединение. Электрическая износостойкость 7000 циклов и механическая 10000 циклов гарантируют длительный срок службы даже в условиях интенсивной эксплуатации.
Устройство соответствует стандарту IEC 60947-3, имеет сертификаты CE и RCM, и рассчитано на работу в диапазоне температур от -25 до +60 °C. Номинальная рабочая мощность до 36,2 кВт (AC-22A, 415 В) делает его оптимальным выбором для промышленных и коммерческих объектов, где необходима надёжная коммутация между основным и резервным питанием. Гарантия производителя составляет 18 месяцев.
Характеристики Schneider Electric A9SCO463
Основное
- Серия: Acti9
- Название продукта: Acti9 iSSW
- Тип изделия или компонента: Переключатель источников питания
- Название устройства: iSSW
- Область применения продукта: Переключение источника питания
- Описание полюсов: 4P
- Тип контакта и подключения: 4 переключающих контакта
- [Ie] номинальный рабочий ток: 63 А
- [Ue] номинальное рабочее напряжение: 400/415 В
- Тип сети: Переменный ток
- Частота сети: 50/60 Гц
- Категория применения: AC-23A, AC-22A
Дополнительно
- [Ui] номинальное напряжение изоляции: 690 В
- [Uimp] номинальное импульсное напряжение: 6 кВ
- [Icm] пиковый номинальный ток короткого замыкания: 1,26 кА
- [Icw] номинальный кратковременный ток: 1,26 кА в течение 1 с при 400/415 В
- Номинальная рабочая мощность:
- 23,4 кВт при 415 В (AC-23A)
- 22,5 кВт при 400 В (AC-23A)
- 36,2 кВт при 415 В (AC-22A)
- 35 кВт при 400 В (AC-22A)
- Тип управления: Переключатель 3 позиции белый
- Монтажная опора: 35 мм DIN-рейка
- Монтажное положение: Вертикальное, Любое положение
- Описание параметров блокировки: Замок в положении ON
- Клеммы подключения:
- Винтовые зажимы (верхний и нижний): 1-16 мм² гибкий кабель
- Винтовые зажимы (верхний и нижний): 1-16 мм² гибкий кабель с зажимом
- Винтовые зажимы (верхний и нижний): 1-25 мм² жёсткий кабель
- Длина зачистки проводов: 12 мм для верхнего и нижнего подключения
- Момент затяжки: 4 Н.м верхний и нижний
- Соответствие требованиям по изоляции: Да
- Индикатор положения контакта: Да
- Электрическая износостойкость: 7000 циклов
- Механическая износостойкость: 10000 циклов
- Количество модулей Ш = 9 мм: 12
- Высота: 85 мм
- Ширина: 105 мм
- Глубина: 44 мм
- Вес нетто: 448 г.
Условия эксплуатации
- Стандарты МЭК: 60947-3
- AS/NZS: 60947-3
- Знак качества: CE, RCM
- Степень защиты IP: IP20, IP40 внутри щита
- Степень загрязнения: 3
- Рабочая температура окружающей среды: -25...60 °C
Упаковочные характеристики
- Тип 1 упаковки: PCE, 1 шт, 8,2х11х11,5 см, 519 г
- Тип 2 упаковки: S03, 18 шт, 30х30х40 см, 10,443 кг
Гарантия
Другие названия товара Schneider Electric A9SCO463 Acti9 iSSW
Шнайдер Электрик A9SCO463. Шнайдер Електрик A9SCO463. Schneider A9SCO463. Шнайдер A9SCO463. Шнейдер A9SCO463. Shneider A9SCO463.
ⓘ Вопросы и ответы
✅ Какой номинальный ток у переключателя A9SCO463?
Номинальный рабочий ток [Ie] составляет 63 А при напряжении 400/415 В переменного тока.
✅ Сколько полюсов имеет этот переключатель источников питания?
A9SCO463 является 4-полюсным (4P) устройством с 4 переключающими контактами, что позволяет подключать трёхфазные сети с нейтралью.
✅ Какая максимальная мощность коммутируется этим устройством?
Максимальная номинальная рабочая мощность составляет 36,2 кВт при 415 В в категории AC-22A и 23,4 кВт при 415 В в категории AC-23A.
✅ Для какого типа монтажа предназначен A9SCO463?
Устройство монтируется на стандартную DIN-рейку 35 мм. Оно занимает 12 модулей шириной 9 мм каждый (общая ширина 105 мм). Монтажное положение - вертикальное или любое другое.
✅ Какие кабели можно подключать к клеммам переключателя?
Винтовые зажимы поддерживают жёсткие кабели сечением 1-25 мм², гибкие кабели 1-16 мм² и гибкие кабели с зажимом 1-16 мм². Длина зачистки провода - 12 мм, момент затяжки - 4 Н.м.
✅ Можно ли заблокировать переключатель во включённом положении?
Да, A9SCO463 имеет возможность установки замка (padlock) в положении ON, что обеспечивает дополнительную защиту от несанкционированного переключения.
✅ Каков ресурс работы переключателя?
Электрическая износостойкость составляет 7000 циклов, механическая износостойкость - 10000 циклов, что гарантирует длительный срок службы при интенсивном использовании.
✅ В каком диапазоне температур может работать A9SCO463?
Устройство рассчитано на работу при температуре окружающей среды от -25 до +60 °C, что позволяет использовать его как в отапливаемых помещениях, так и в холодных условиях.
✅ Какая степень защиты IP у этого устройства?
Переключатель имеет степень защиты IP20 в открытом исполнении и IP40 при установке внутри электрического щита.
✅ Какие сертификаты и стандарты имеет A9SCO463?
Устройство соответствует стандарту IEC 60947-3 и AS/NZS 60947-3, имеет знаки качества CE и RCM. Степень загрязнения - 3.
✅ Какая гарантия на Schneider Electric A9SCO463?
Производитель предоставляет гарантию 18 месяцев с момента приобретения.
✅ Каково номинальное напряжение изоляции и импульсное выдерживаемое напряжение?
Номинальное напряжение изоляции [Ui] составляет 690 В, а номинальное импульсное выдерживаемое напряжение [Uimp] - 6 кВ, что обеспечивает надёжную изоляцию в сетях 400/415 В.
