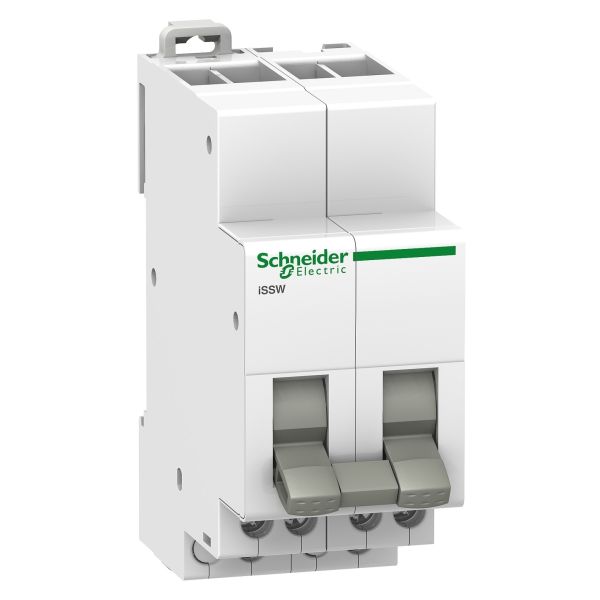

Schneider Electric A9E18071 - це дворазовий перемикач (changeover switch) серії Acti9 iSSW, розроблений для надійного контролю електричних кіл у промислових та комерційних розподільних щитах. Пристрій має 2 полюси з двома перемикаючими контактами, розрахований на номінальну робочу напругу 250 В змінного струму (50/60 Гц) та номінальний робочий струм 20 А. Висока електрична зносостійкість - до 30 000 циклів у режимі AC-22 при cos Phi = 0,8 - гарантує тривалу та безвідмовну роботу навіть в умовах інтенсивного використання.
Перемикач виконаний у компактному корпусі шириною 36 мм (4 модулі по 9 мм) та монтується на DIN-рейку методом защіпки, що значно спрощує встановлення та обслуговування. Клемне з'єднання тунельного типу приймає кабелі перерізом 0,5-2,5 мм² як жорсткого, так і гнучкого типу без наконечника, а момент затягування становить 1 Н.м. Ступінь захисту IP20, робочий діапазон температур від -20 до +50 °C та відносна вологість до 95% при 55 °C забезпечують надійну роботу у різноманітних умовах експлуатації.
Відповідність стандартам IEC 60669-1 та IEC 60947-5-1 підтверджує високу якість та безпеку виробу. Перемикач поставляється з маркуванням 0-1 та управляється рукояткою у двох положеннях, що робить його зручним та інтуїтивно зрозумілим в експлуатації. Гарантійний термін складає 18 місяців.
Характеристики Schneider Electric A9E18071
Головне
- Асортимент продукції: Acti9
- Назва продукту: Acti9 iSSW
- Тип виробу або компоненту: Перемикач (changeover switch)
- Назва пристрою: iSSW
- Область застосування продукту: Контроль електричного кола
- Опис полюсів: 2P
- Тип контакту та з'єднання: 2 перемикаючі контакти
- [Ue] номінальна робоча напруга: 250 В змінний струм 50/60 Гц
- Стандарти МЕК: 60669-1, IEC 60947-5-1
Додатково
- [Ie] номінальний робочий струм: 20 А
- Тип керування: Перемикач 2 positions
- Маркування: 0-1
- Спосіб кріплення: Затисканням
- Монтажна опора: DIN-рейка
- Кількість модулів Ш = 9 мм: 4
- Висота: 82 мм
- Ширина: 36 мм
- Глибина: 75 мм
- Колір: Білий
- Електрична зносостійкість: AC-22: 30000 циклів cos Phi = 0.8
- Клеми підключення:
- Шаховий тунельний термінал (Зворотній бік): 2 кабелі 0,5-2,5 мм², гнучкий, без наконечника
- Шаховий тунельний термінал (Зворотній бік): 2 кабелі 0,5-2,5 мм², жорсткий, без наконечника
- Довжина зачистки проводів: 9 мм
- Момент затягування: 1 Н.м
Навколишнє середовище
- Ступінь захисту: IP20 conforming to МЕК 60529
- Тропічне виконання: 2
- Ступінь забруднення: 3
- Відносна вологість: 95 % на 55 °C
- Робоча температура навколишнього середовища: -20...50 °C
- Температура навколишнього повітря при зберіганні: -40...70 °C
Пакувальні характеристики
- Тип 1 упаковки: PCE, 1 шт, 3,6х7,5х9 см, 86,7 г
- Тип 2 упаковки: BB1, 6 шт, 8х9,8х23,4 см, 575 г
- Тип 3 упаковки: S03, 54 шт, 30х30х40 см, 5,678 кг
Гарантія
Додаткова інформація Schneider Electric A9E18071 Acti9
Цей товар також може мати назву: ПЕРЕМ-Ч iSSW 2ПЕРЕК.КОН-Т 20A 230В 2ПОЗ. .
Інші назви товару Schneider Electric A9E18071 Acti9
ПЕРЕМ-Ч iSSW 2ПЕРЕК.КОН-Т 20A 230В 2ПОЗ.. Шнайдер Электрик A9E18071. Шнайдер Електрик A9E18071. Schneider A9E18071. Шнайдер A9E18071. Шнейдер A9E18071. Shneider A9E18071. Рубильник Schneider Electric A9E18071 Acti9. Вимикач напруги Schneider Electric A9E18071 Acti9.
ⓘ Питання та відповіді
✅ Який номінальний струм витримує перемикач A9E18071?
Перемикач Schneider Electric A9E18071 розрахований на номінальний робочий струм 20 А при напрузі 250 В змінного струму 50/60 Гц.
✅ Скільки полюсів має цей перемикач?
Перемикач A9E18071 є двополюсним (2P) з двома перемикаючими контактами.
✅ Як монтується цей перемикач?
Пристрій кріпиться на стандартну DIN-рейку методом защіпки без додаткових інструментів, що значно спрощує монтаж.
✅ Скільки модулів займає перемикач у щиті?
Перемикач займає 4 модулі шириною 9 мм кожен, загальна ширина корпусу складає 36 мм.
✅ Який переріз кабелів можна підключати до клем?
До тунельних клем можна підключати жорсткі та гнучкі кабелі перерізом від 0,5 до 2,5 мм² без наконечника. Довжина зачистки проводу - 9 мм, момент затягування - 1 Н.м.
✅ Який ступінь захисту має пристрій?
Перемикач A9E18071 має ступінь захисту IP20 відповідно до IEC 60529, тому він призначений для встановлення у закритих розподільних щитах.
✅ У якому діапазоні температур може працювати перемикач?
Робочий діапазон температур навколишнього середовища складає від -20 до +50 °C. Температура зберігання - від -40 до +70 °C.
✅ Скільки комутаційних циклів витримує перемикач?
Електрична зносостійкість складає 30 000 циклів у режимі AC-22 при коефіцієнті потужності cos Phi = 0,8, що гарантує тривалий термін служби.
✅ Яким стандартам відповідає A9E18071?
Перемикач відповідає стандартам IEC 60669-1 та IEC 60947-5-1, що підтверджує його безпеку та якість.
✅ Яке маркування має рукоятка перемикача?
Рукоятка перемикача має маркування 0-1 та забезпечує роботу у двох фіксованих положеннях.
✅ Яка гарантія на перемикач Schneider Electric A9E18071?
Виробник надає гарантію 18 місяців на даний пристрій.
✅ Яка відносна вологість допустима при експлуатації?
Допустима відносна вологість складає до 95% при температурі 55 °C, що свідчить про стійкість пристрою до вологих умов.
