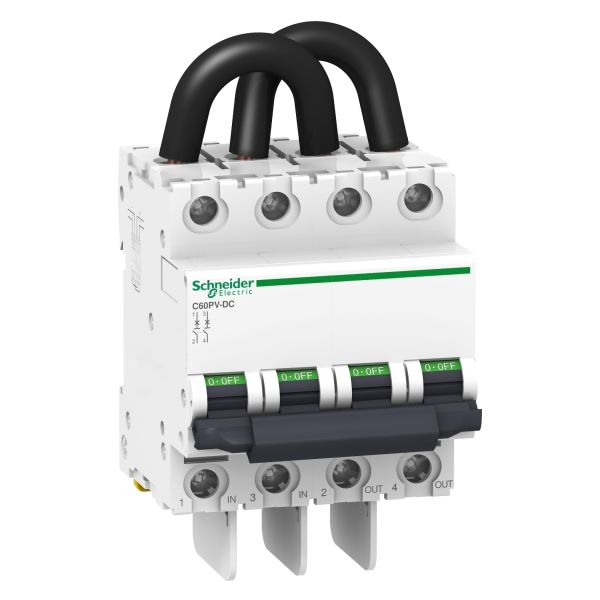

Schneider Electric A9N61656 - це двополюсний автоматичний вимикач серії C60PV-DC, спеціально розроблений для захисту кіл постійного струму у фотовольтаїчних системах. Номінальний струм 5 А у поєднанні з номінальною робочою напругою 800 В постійного струму забезпечує надійний захист навіть у вимогливих умовах. Крива відключення типу C та межа магнітного відключення 8,5 x In гарантують точне та стабільне спрацювання за будь-яких умов навантаження.
Вимикач відповідає стандарту МЕК 60947-2 категорії A та витримує відключаючу здатність до 3 кА на напрузі 650 В постійного струму та 1,5 кА на 800 В постійного струму. Відсутність чутливості до полярності дозволяє захищати кола від двонапрямного струму, що є важливою перевагою для сонячних енергосистем. Пристрій обладнаний зручним індикатором положення контакту та можливістю блокування навісним замком у вимкненому положенні для додаткової безпеки.
Компактний корпус шириною 72 мм займає лише 8 модулів на DIN-рейці 35 мм, а робочий температурний діапазон від -25 до +70 °C забезпечує надійну роботу в будь-яких кліматичних умовах. Механічна зносостійкість 20 000 циклів та гарантія 18 місяців підтверджують довговічність і якість цього рішення від світового лідера в галузі електротехніки.
Характеристики Schneider Electric A9N61656
Головне
- Серія: продукту C60
- Тип виробу або компоненту: Автоматичний вимикач
- Назва пристрою: C60PV-DC
- Опис полюсів: 2P
- Кількість захищених полюсів: 2
- Тип мережі: Постійний струм
- Крива відключення: C
- Категорія застосування: Категорія A відповідно до МЕК 60947-2
- Відповідність вимогам по ізоляції: Так відповідно до МЕК 60947-2
Додатково
- [In] номінальний струм: 5 А
- Падіння напруги: 2000 МВ 400 мОм 10 Вт 5 А
- [Ue] номінальна робоча напруга: 800 В постійний струм
- Межа магнітного відключення: 8,5 x In
- Відключаюча здатність:
- 3 кА Icu на 650 В постійний струм
- 1,5 кА Icu на 800 В постійний струм
- [Ics] номінальна робоча здатність:
- 1,5 кА 100% на 800 В постійний струм
- 3 кА 100% на 650 В постійний струм
- [Ui] номінальна напруга ізоляції: 1000 В постійний струм
- [Uimp] номінальна імпульсна витримувана напруга: 6 кВ
- Чутливість до полярності: Ні (може захищати від двонапрямного струму)
- Індикатор положення контакту: Так
- Тип керування: Перемикач
- Спосіб кріплення: Фіксація
- Монтажна опора: Симетрична din-рейка 35 мм
- Кількість модулів Ш = 9 мм: 8
- Висота: 132,7 мм
- Ширина: 72 мм
- Глибина: 77,4 мм
- Вага нетто: 0,545 кг, Колір Білий
- Механічна зносостійкість: 20000 циклів
- Електрична зносостійкість: 1500 циклів L/R = 2 мс
- Опис параметрів блокування: Навісний замок у вимкненому положенні
- Клеми підключення:
- Тунельна клема (зворотній бік): 1-25 мм² жорсткий кабель
- Тунельна клема (зворотній бік): 1-16 мм² гнучкий кабель
- Попередньо підключений кабель (верхня частина)
- Довжина зачистки проводів: 14 мм
- Момент затягування: 2,5 Н.м
- Сегмент ринку: Житловий, Малий комерційний
- Код сумісності: C60PV-DC
Навколишнє середовище
- Стандарти МЕК: 60947-2
- Ступінь забруднення: 2
- Відносна вологість: 95 % на 55 °C
- Робоча температура навколишнього середовища: -25...70 °C
- Температура навколишнього повітря при зберіганні: -40...85 °C
Пакувальні характеристики
- Тип 1 упаковки: PCE, 1 шт, 8,2х7,7х13,5 см, 536 г
- Тип 2 упаковки: S03, 30 шт, 30х30х40 см, 17,017 кг
Гарантія
Інші назви товару Schneider Electric A9N61656 Acti9
Шнайдер Электрик A9N61656. Шнайдер Електрик A9N61656. Schneider A9N61656. Шнайдер A9N61656. Шнейдер A9N61656. Shneider A9N61656. Автомат Schneider Electric A9N61656 Acti9. Автомат електричний Schneider Electric A9N61656 Acti9.
ⓘ Питання та відповіді
✅ Для яких систем призначений автоматичний вимикач A9N61656?
Вимикач Schneider Electric A9N61656 серії C60PV-DC призначений для захисту кіл постійного струму у фотовольтаїчних (сонячних) енергосистемах. Він підходить для житлових та малих комерційних об'єктів.
✅ Яка номінальна напруга та струм цього вимикача?
Номінальний струм становить 5 А, а номінальна робоча напруга - 800 В постійного струму. Напруга ізоляції складає 1000 В постійного струму.
✅ Яка відключаюча здатність вимикача A9N61656?
Вимикач має відключаючу здатність 3 кА Icu на напрузі 650 В постійного струму та 1,5 кА Icu на напрузі 800 В постійного струму.
✅ Чи можна використовувати цей вимикач для захисту кіл з двонапрямним струмом?
Так, вимикач A9N61656 не має чутливості до полярності, тому він може захищати кола від двонапрямного (двополярного) постійного струму без додаткових обмежень.
✅ Які перерізи кабелів підходять для підключення до вимикача?
Для підключення використовуються тунельні клеми на зворотньому боці: до 25 мм² для жорсткого кабелю та до 16 мм² для гнучкого кабелю. Рекомендована довжина зачистки проводів - 14 мм, момент затягування - 2,5 Н.м.
✅ На яку DIN-рейку монтується вимикач і скільки місця він займає?
Вимикач монтується на симетричну DIN-рейку 35 мм та займає 8 модулів шириною 9 мм кожний. Загальна ширина пристрою - 72 мм, висота - 132,7 мм, глибина - 77,4 мм.
✅ В якому температурному діапазоні може працювати вимикач A9N61656?
Робоча температура навколишнього середовища становить від -25 до +70 °C. Температура зберігання - від -40 до +85 °C. Відносна вологість - до 95% при 55 °C.
✅ Чи можна заблокувати вимикач у вимкненому положенні?
Так, вимикач обладнаний функцією блокування навісним замком у вимкненому положенні, що забезпечує додаткову безпеку під час технічного обслуговування електроустановок.
✅ Який ресурс вимикача A9N61656?
Механічна зносостійкість вимикача становить 20 000 циклів. Електрична зносостійкість - 1500 циклів при L/R = 2 мс.
✅ Яка гарантія на вимикач Schneider Electric A9N61656?
На автоматичний вимикач A9N61656 надається офіційна гарантія виробника строком 18 місяців з дати придбання.
✅ Якому стандарту відповідає вимикач A9N61656?
Вимикач відповідає стандарту МЕК 60947-2, категорія застосування A. Ступінь забруднення - 2. Номінальна імпульсна витримувана напруга складає 6 кВ.
✅ Яка вага та колір вимикача A9N61656?
Вага нетто вимикача становить 0,545 кг. Корпус виконаний у білому кольорі. Пакувальна вага одиниці товару - 536 г.
