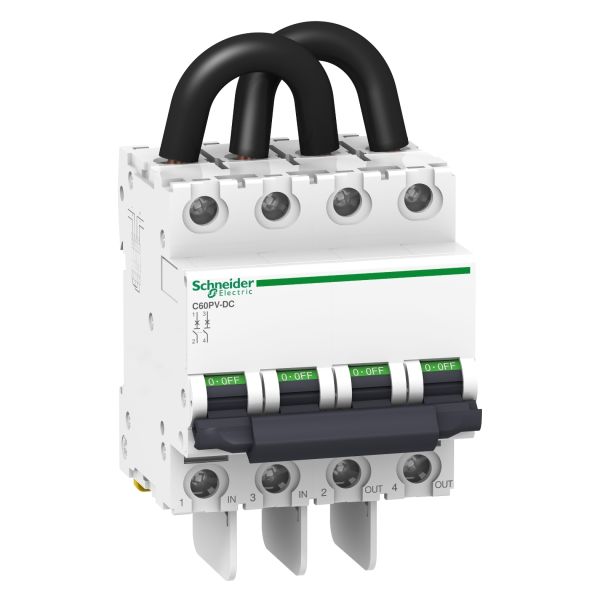

Schneider Electric A9N61657 - це двополюсний автоматичний вимикач серії C60PV-DC, розроблений спеціально для захисту кіл постійного струму в сонячних (фотовольтаїчних) системах та інших DC-установках. Номінальний струм 8 А у поєднанні з кривою відключення B та робочою напругою до 800 В постійного струму забезпечує точний і надійний захист обладнання від перевантажень та коротких замикань. Завдяки нечутливості до полярності пристрій може захищати ланцюги від двонаправленого струму, що є критично важливим для фотовольтаїчних інсталяцій.
Вимикач відповідає стандарту МЕК 60947-2 (категорія A), має відключаючу здатність 3 кА при 650 В DC та 1,5 кА при 800 В DC, що гарантує стабільну роботу навіть в умовах аварійних режимів. Конструкція передбачає кріплення на симетричну DIN-рейку 35 мм і займає лише 8 модулів (72 мм), що дозволяє раціонально використовувати простір у розподільних щитах. Можливість установки навісного замка у вимкненому положенні підвищує рівень безпеки під час технічного обслуговування.
Пристрій розрахований на експлуатацію в температурному діапазоні від -25 до +70 °C та відносній вологості до 95% при 55 °C, що робить його придатним для широкого кола застосувань - від житлових до малих комерційних об'єктів. Механічна зносостійкість 20 000 циклів і електрична зносостійкість 1 500 циклів підтверджують довговічність виробу, а 18-місячна гарантія від Schneider Electric - надійність інвестиції.
Характеристики Schneider Electric A9N61657
Головне
- Серія: продукту C60
- Тип виробу або компоненту: Автоматичний вимикач
- Назва пристрою: C60PV-DC
- Опис полюсів: 2P
- Кількість захищених полюсів: 2
- Тип мережі: Постійний струм
- Крива відключення: B
- Категорія застосування: Категорія A відповідно до МЕК 60947-2
- Відповідність вимогам по ізоляції: Так відповідно до МЕК 60947-2
Додатково
- [In] номінальний струм: 8 А
- Падіння напруги: 1384 МВ 173 мОм 11,1 Вт 8 А
- [Ue] номінальна робоча напруга: 800 В постійний струм
- Межа магнітного відключення: 5,5 x In
- Відключаюча здатність [Icu]:
- 3 кА на 650 В постійний струм
- 1,5 кА на 800 В постійний струм
- [Ics] номінальна робоча здатність відключення:
- 1,5 кА 100% - 800 В постійний струм
- 3 кА 100% - 650 В постійний струм
- [Ui] номінальна напруга ізоляції: 1000 В постійний струм
- [Uimp] номінальна імпульсна витримувана напруга: 6 кВ
- Чутливість до полярності: Ні (може захищати від двонаправленого струму)
- Індикатор положення контакту: Так
- Тип керування: Перемикач
- Спосіб кріплення: Фіксація
- Монтажна опора: Симетрична din-рейка 35 мм
- Кількість модулів Ш = 9 мм: 8
- Висота: 132,7 мм
- Ширина: 72 мм
- Глибина: 77,4 мм
- Вага нетто: 0,545 кг, Колір Білий
- Механічна зносостійкість: 20000 циклів
- Електрична зносостійкість: 1500 циклів L/R = 2 мс
- Опис параметрів блокування: Навісний замок у вимкненому положенні
- Клеми підключення:
- Тунельна клема (зворотній бік): 1-25 мм² жорсткий кабель
- Тунельна клема (зворотній бік): 1-16 мм² гнучкий кабель
- Попередньо підключений кабель (верхня частина)
- Довжина зачистки проводів: 14 мм
- Момент затягування: 2,5 Н.м
- Сегмент ринку: Малий комерційний, Житловий
- Код сумісності: C60PV-DC
Навколишнє середовище
- Стандарти МЕК: 60947-2
- Ступінь забруднення: 2
- Відносна вологість: 95 % на 55 °C
- Робоча температура навколишнього середовища: -25...70 °C
- Температура навколишнього повітря при зберіганні: -40...85 °C
Пакувальні характеристики
- Тип 1 упаковки: PCE, 1 шт, 8,3х7,5х13,5 см, 523 г
- Тип 2 упаковки: S03, 30 шт, 30х30х40 см, 16,24 кг
Гарантія
Інші назви товару Schneider Electric A9N61657 Acti9
Шнайдер Электрик A9N61657. Шнайдер Електрик A9N61657. Schneider A9N61657. Шнайдер A9N61657. Шнейдер A9N61657. Shneider A9N61657. Автомат Schneider Electric A9N61657 Acti9. Автомат електричний Schneider Electric A9N61657 Acti9.
ⓘ Питання та відповіді
✅ Для якого типу струму призначений автоматичний вимикач A9N61657?
A9N61657 розроблений виключно для кіл постійного струму (DC). Він підтримує номінальну робочу напругу 800 В DC і відключаючу здатність 3 кА при 650 В DC та 1,5 кА при 800 В DC.
✅ Який номінальний струм цього вимикача?
Номінальний струм (In) становить 8 А. Межа магнітного відключення дорівнює 5,5 x In, тобто спрацьовування відбувається при струмі близько 44 А у разі короткого замикання.
✅ Чи можна використовувати цей вимикач у сонячних (фотовольтаїчних) системах?
Так, пристрій серії C60PV-DC спеціально призначений для фотовольтаїчних систем. Він нечутливий до полярності струму, що дозволяє захищати двонаправлені ланцюги, характерні для таких установок.
✅ Яка крива відключення у цього вимикача?
Вимикач має криву відключення B. Це означає, що миттєве спрацьовування відбувається при струмах від 3 до 5 x In, що підходить для захисту кабелів і резистивних навантажень.
✅ На яку DIN-рейку кріпиться A9N61657 і скільки місця займає в щиті?
Вимикач кріпиться на стандартну симетричну DIN-рейку 35 мм. Він займає 8 модулів шириною по 9 мм кожний, що в сумі становить 72 мм ширини в монтажному щиті.
✅ Які типи кабелів і перерізи проводів підтримуються при підключенні?
Тунельні клеми (зворотній бік) дозволяють підключати жорсткі кабелі перерізом 1-25 мм² та гнучкі кабелі 1-16 мм². Рекомендована довжина зачистки проводів - 14 мм, момент затягування - 2,5 Н.м.
✅ У якому діапазоні температур може працювати цей вимикач?
Робочий температурний діапазон становить від -25 до +70 °C. Температура зберігання допускається в межах від -40 до +85 °C. Допустима відносна вологість - до 95% при 55 °C.
✅ Чи передбачена можливість блокування вимикача у вимкненому положенні?
Так, конструкція передбачає встановлення навісного замка у вимкненому положенні. Це дозволяє надійно заблокувати пристрій під час технічного обслуговування для дотримання вимог безпеки (LOTO).
✅ Який ресурс вимикача - механічна та електрична зносостійкість?
Механічна зносостійкість становить 20 000 циклів включення-відключення. Електрична зносостійкість - 1 500 циклів при L/R = 2 мс, що підтверджує надійність пристрою протягом тривалого терміну експлуатації.
✅ Яка гарантія надається на A9N61657 і які стандарти він підтримує?
На автоматичний вимикач надається гарантія 18 місяців. Пристрій відповідає стандарту МЕК 60947-2, категорія застосування A, ступінь забруднення 2.
✅ Яка вага та габарити A9N61657?
Вага нетто становить 0,545 кг. Габаритні розміри: висота 132,7 мм, ширина 72 мм, глибина 77,4 мм. Корпус білого кольору.
✅ Для яких об'єктів рекомендується цей вимикач?
A9N61657 призначений для малих комерційних та житлових об'єктів, де використовуються фотовольтаїчні або інші DC-системи напругою до 800 В. Типові застосування - інвертори сонячних панелей, зарядні станції та DC-розподільні щити.
