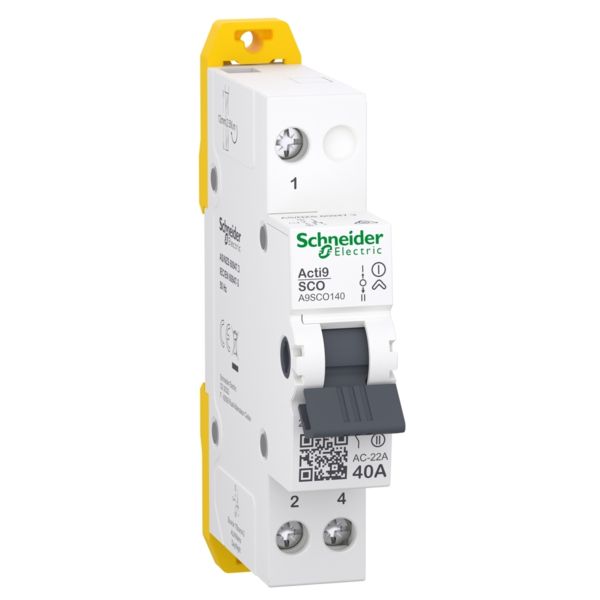

Schneider Electric A9SCO140 - це однополюсний перемикач джерела живлення серії Acti9 iSSW з номінальним робочим струмом 40 А та робочою напругою 230/240 В змінного струму. Пристрій призначений для надійного перемикання між двома джерелами електроживлення та відповідає категоріям застосування AC-23A і AC-22A, що робить його ідеальним рішенням для комерційних та промислових електроустановок.
Завдяки компактному дизайну шириною всього 17,5 мм (2 модулі по 9 мм) пристрій легко монтується на стандартну 35 мм DIN-рейку. Триположенний білий перемикач забезпечує зручне керування, а вбудований індикатор положення контакту дозволяє миттєво визначити поточний стан комутації. Можливість блокування у положенні ON (Padlock in ON position) підвищує рівень безпеки під час технічного обслуговування.
Висока електрична зносостійкість 7000 циклів та механічна зносостійкість 10000 циклів гарантують тривалий термін служби. Пристрій відповідає стандарту IEC 60947-3, має сертифікати CE та RCM, ступінь захисту IP20 (IP40 всередині щита) та розрахований на роботу в діапазоні температур від -25 до +60 °C. Гарантійний термін складає 18 місяців.
Характеристики Schneider Electric A9SCO140
Головне
- Серія: Acti9
- Назва продукту: Acti9 iSSW
- Тип виробу або компоненту: Перемикач джерела живлення
- Назва пристрою: iSSW
- Область застосування продукту: Змінити джерело постачання
- Опис полюсів: 1P
- Тип контакту та з'єднання: 1 перемикаючий контакт
- [Ie] номінальний робочий струм: 40 А
- [Ue] номінальна робоча напруга: 230/240 В
- Тип мережі: Змінний струм
- Частота мережі: 50/60 Гц
- Категорія застосування: AC-23A, AC-22A
Додатково
- [Ui] номінальна напруга ізоляції: 690 В
- [Uimp] номінальна імпульсна: 6 кВ
- [Icm] peak rated short-circuit: 0,8 кА
- [Icw] номінальний короткочасно: 0,8 кА впродовж 1 с на 230/240 В
- Номінальна робоча потужність:
- 5 кВт на 240 В (AC-23A)
- 4,8 кВт на 230 В (AC-23A)
- 7,7 кВт на 240 В (AC-22A)
- 7,4 кВт на 230 В (AC-22A)
- Тип керування: Перемикач 3 positions білий
- Монтажна опора: 35 мм DIN-рейка
- Монтажне положення: Вертикальний, Будь-яке положення
- Опис параметрів блокування: Padlock in ON position
- Клеми підключення:
- Гвинтові затискачі (верхній і нижній): 1-10 мм² гнучкий кабель
- Гвинтові затискачі (верхній і нижній): 1-10 мм² гнучкий кабель з затискачем
- Гвинтові затискачі (верхній і нижній): 1-16 мм² жорсткий кабель
- Довжина зачистки проводів: 12 мм для верхній і нижній з'єднання
- Момент затягування: 2,5 Н.м верхній і нижній
- Відповідність вимогам по ізоляції: Так
- Індикатор положення контакту: Так
- Електрична зносостійкість: 7000 циклів
- Механічна зносостійкість: 10000 циклів
- Кількість модулів Ш = 9 мм: 2
- Висота: 85 мм
- Ширина: 17,5 мм
- Глибина: 44 мм
- Вага нетто: 85 г.
Навколишнє середовище
- Стандарти МЕК: 60947-3
- AS/NZS: 60947-3
- Знак якості: CE, RCM
- Ступінь захисту IP: IP20, IP40 всередині щита
- Ступінь забруднення: 3
- Робоча температура навколишнього середовища: -25...60 °C
Пакувальні характеристики
- Тип 1 упаковки: PCE, 1 шт, 2,5х8,5х10,8 см, 101 г
- Тип 2 упаковки: S03, 90 шт, 30х30х40 см, 10,195 кг
Гарантія
Інші назви товару Schneider Electric A9SCO140 Acti9 iSSW
Шнайдер Электрик A9SCO140. Шнайдер Електрик A9SCO140. Schneider A9SCO140. Шнайдер A9SCO140. Шнейдер A9SCO140. Shneider A9SCO140.
ⓘ Питання та відповіді
✅ Який номінальний струм має Schneider Electric A9SCO140?
Номінальний робочий струм [Ie] пристрою складає 40 А при напрузі 230/240 В змінного струму.
✅ Для якого типу мережі призначений A9SCO140?
Пристрій призначений для мереж змінного струму (AC) з частотою 50/60 Гц та напругою 230/240 В.
✅ Які категорії застосування підтримує цей перемикач?
A9SCO140 підтримує категорії застосування AC-23A та AC-22A, що відповідає комутації активних та змішаних навантажень.
✅ Яка номінальна потужність навантаження для A9SCO140?
У категорії AC-23A: 5 кВт при 240 В та 4,8 кВт при 230 В. У категорії AC-22A: 7,7 кВт при 240 В та 7,4 кВт при 230 В.
✅ Як монтується A9SCO140?
Пристрій монтується на стандартну 35 мм DIN-рейку. Монтажне положення - вертикальне або будь-яке інше. Займає 2 модулі шириною по 9 мм (загальна ширина 17,5 мм).
✅ Які проводи можна підключати до клем A9SCO140?
Гвинтові затискачі (верхній і нижній) приймають гнучкий кабель перерізом 1-10 мм², гнучкий з затискачем 1-10 мм² та жорсткий кабель 1-16 мм². Довжина зачистки проводів - 12 мм, момент затягування - 2,5 Н.м.
✅ Чи є в A9SCO140 індикатор стану комутації?
Так, пристрій обладнаний індикатором положення контакту, який дозволяє миттєво визначити поточний стан перемикача.
✅ Чи можна заблокувати A9SCO140 у ввімкненому положенні?
Так, передбачена можливість блокування замком (padlock) у положенні ON, що підвищує безпеку під час технічного обслуговування.
✅ Який ступінь захисту має пристрій A9SCO140?
Ступінь захисту IP20 при зовнішньому монтажі та IP40 при монтажі всередині щита. Ступінь забруднення - 3.
✅ В яких температурних умовах може працювати A9SCO140?
Пристрій розрахований на роботу при температурі навколишнього середовища від -25 до +60 °C.
✅ Яким стандартам відповідає A9SCO140?
Пристрій відповідає стандарту IEC 60947-3 та AS/NZS 60947-3, має сертифікати CE та RCM.
✅ Яка гарантія на Schneider Electric A9SCO140?
Гарантійний термін на A9SCO140 складає 18 місяців з моменту придбання.
